Las escalas de dibujo arquitectónico y los dibujos a escala pueden ser un tema difícil de entender, especialmente para los nuevos estudiantes.

La escala en arquitectura se define como la relación entre las medidas de un espacio o edificio y su representación, generalmente gráfica. Esta relación es proporcional. Es utilizada por los arquitectos cuando elaboran los planos arquitectónicos, representando a escala real las dimensiones del proyecto.

Escalas en un Plano de arquitectura

Existen varios tipos de reglas para medir, se utilizan para ampliar o reducir, algunas son de diseño plano, en forma de abanico y en forma triangular, entre otras. Además, vienen en diferentes sistemas de medidas, en el caso de nosotros los arquitectos usaremos la regla triangular en el sistema métrico.

Arteza Regla De Escalas Triangular De Aluminio Para Arquitectos De 30 Centímetros - Codificación De Escalas Por Colores (En Pulgadas) Architect Scale
2.916 Opiniones
Arteza Regla De Escalas Triangular De Aluminio Para Arquitectos De 30 Centímetros - Codificación De Escalas Por Colores (En Pulgadas) Architect Scale
  • Contiene una regla de dibujo de forma triangular de 12 ". Presenta 3 lados con 6 escalas diferentes
  • Graduación profesional para una precisión extrema
  • Ranuras codificadas por colores para una selección rápida y precisa de la escala deseada
  • Hecha de aluminio anodizado de alta graduación

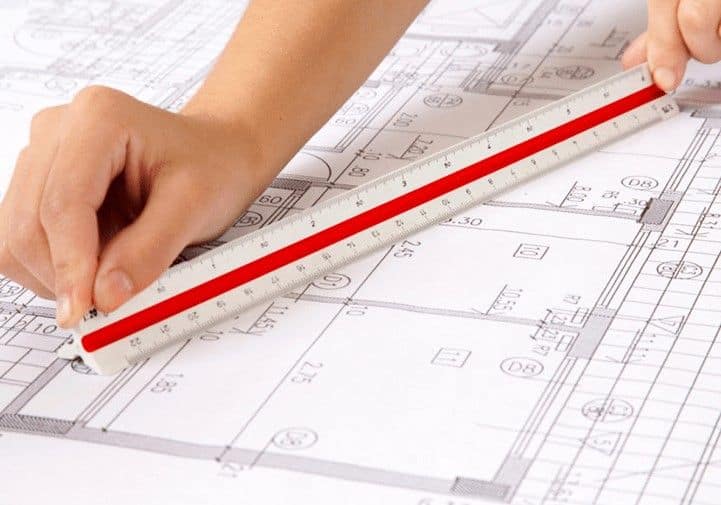

Comúnmente, este instrumento de escalas es conocido como escalímetro, y se construye de diferentes materiales como madera, metal y material plástico.

¿Qué son las escalas?

La escala es la relación de proporciones que existen entre las dimensiones de un plano y las dimensiones del dibujo arquitectónico que se representa, es una relación matemática entre la realidad y el dibujo.

escalas arquitectonicas

Tipo de escalas

Para elegir la escala adecuada, se debe tomar en cuenta el tamaño del objeto o figura y el tamaño del formato. La escala de tamaño real es 1:1, sin embargo, el escalímetro no posee dicha escala, esta se obtiene al transformar la escala 1:10.

  • Escala de reducción: Por ejemplo, 1/50 = 1 cm del plano equivale a 0.5 metros de la realidad.
  • La escala natural o real: 1/1 = 1 cm del plano equivale a 1 metro de la realidad, es la escala mas utilizada y representativa en el diseño arquitectónico.
  • Escala de ampliación: 1/500 = 1 cm del plano equivale a 5 metros de la realidad.

La escala es muy utilizada por los arquitectos para exhibir proyectos de obras y representar una idea sobre una edificación. El profesional presenta el proyecto en dimensiones homólogas, teniendo en cuenta la relación de proporcionalidad.

Por ejemplo, al elaborar el diseño de un objeto, el arquitecto puede representarlo a partir de una escala reducida, mostrando exactamente cómo quedará dentro de una habitación después de terminado.

La escala de proyectos arquitectónicos es por lo tanto un recurso poderoso para traer nociones reales, aunque en tamaños reducidos o ampliados, sobre una construcción, reforma o idea de objeto.

Cuando se trata de diseño en la arquitectura, los profesionales suelen utilizar escala de reducción equiparada a la escala real, para dar efecto comparativo. La idea es que los objetos relacionados con lo real obtengan representaciones gráficas pequeñas o grandes.

Escalas de reducción

Se utilizan cuando el objeto o figura es más grande que el formato en el que se va a dibujar. El escalímetro posee por lo general 12 escalas de reducción, las más comunes son 1:10, 1:20, 1:25, 1:50, 1:75, 1:100, 1:125, 1:200, 1:250, 1:500, 1:750 y 1:1250. Esto quiere decir, que el metro se ha dividido entre 10, 20, 25, 50 y así sucesivamente. Mientras mayor sea el número de la escala más pequeño será el dibujo.

Quizás te interese leer:  ¿Qué es un departamento dúplex?

Escalas de reducción

Es importante saber a cuanto equivale cada una de las líneas en cada escala, por ejemplo: en la escala 1:10, las líneas cortas valen 1cm y las intermedias 5cm; en la escala 1:100, las líneas cortas valen 10cm y las intermedias 50cm.

En la escala 1:20, las líneas cortas valen 2cm, las intermedias 10cm y las largas 50cm; en la escala 1:200, las líneas cortas valen 20cm, las intermedias 1mt y las largas 5mt.

2

En la escala 1:25, las líneas cortas valen 2cm, las intermedias 10cm y las largas 50cm; en la escala 1:250, las líneas cortas valen 20cm, las intermedias 1mt y las largas 5mt.

En la escala 1:50, las líneas cortas valen 5cm, las intermedias 10cm y las largas 50cm; en la escala 1:500, las líneas cortas valen 50cm, las intermedias 1mt y las largas 5mt.

escalas

Así mismo, en la escala 1:75, las líneas cortas valen 5cm, las intermedias 10cm y las largas 50cm; en la escala 1:750, las líneas cortas valen 50cm, las intermedias 1mt y las largas 5mt.

En la escala 1:125, las líneas cortas valen 10cm, las intermedias 50cm y las largas 1mt; en la escala 1:1250, las líneas cortas valen 1mt, las intermedias 5mt y las largas 10mt.

Escalas de reducción

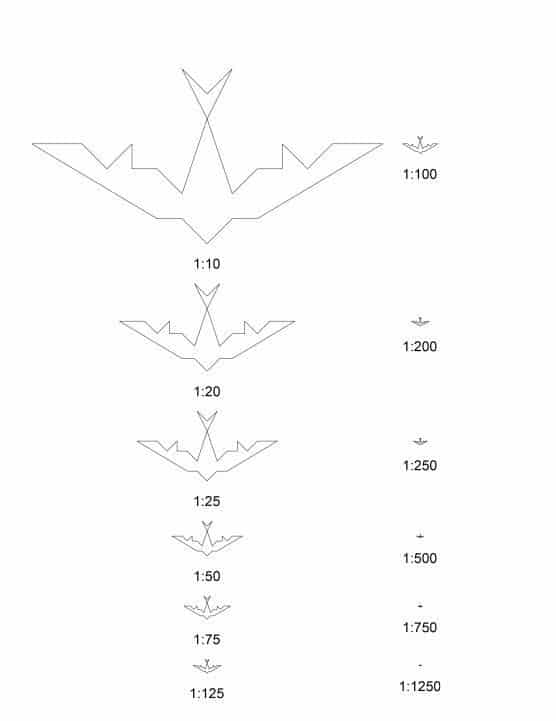

Comparación entre escalas. Como se observa en el ejemplo, entre mayor es el número de la escala, menor es el tamaño del dibujo.

Otras escalas de reducción que surgen a partir de las escalas antes mencionadas son, 1:2, 1:2.5, 1:5, 1:7.5 y 1:12.5. Estas se utilizan generalmente en el diseño de prototipos.

3

Para obtener la escala 1:1, se debe eliminar el número cero de la escala 1:10, y también hay que eliminar el cero en los números siguientes. Como se observa en el ejemplo, el 10 se convierte en 1, el 20 se transforma en 2 y así sucesivamente. Las líneas cortas valen 1mm y las intermedias 5mm.

Otra forma de transformar la escala es añadiendo un punto después del número que indica la escala, por ejemplo, la escala 1:20 se transforma en 1:2.0; al usar este método, hay que agregar el punto en los números siguientes, de esta forma el 50 se transforma en 5.0 y el 100 en 10.0. Las líneas cortas valen 2mm y las intermedias 1cm.

4

La escala 1:25 se convierte en escala 1:2.5 y la escala 1:50 en escala 1:5.0.  Al igual que el ejemplo anterior, hay que agregar un punto después del número que indica la escala. En la escala 1:2.5, las líneas cortas valen 2mm y las intermedias 1cm. En el caso de la escala 1:5.0, se debe agregar 0.  (cero puntos) antes del número que indica la escala, de esta manera, el 1 se transforma en 0.1 y el 2 en 0.2, esto debido, a que la unidad de medida está en metros. Las líneas cortas 5mm y las intermedias 1cm.

Quizás te interese leer:  ¿Qué es un vestíbulo en arquitectura?

5

La escala 1:75 se transforma en 1:7.5 y la escala 1:125 en 1:12.5. En ambos casos se debe agregar 0. (cero puntos) antes del número que indica la escala, esto debido, a que la unidad de medida está en metros. De esta manera en la escala 1:7.5, el 1 se transforma en 0.1, el 2 en 0.2 y el 3 en 0.3. Las líneas cortas valen 5mm y las intermedias 1cm. Por otra parte, en la escala 1:12.5 el 5 se convierte en 0.5. Las líneas cortas valen 1cm, las intermedias 5cm y las largas 10cm.

Escalas de ampliación

Se utilizan cuando el objeto o figura es pequeño y requiere un aumento de tamaño para representar de mejor manera los detalles de este. Las escalas más comunes son 2:1, la cual indica que el dibujo mide el doble de tamaño al compararlo con el objeto real y 5:1 significa que el dibujo aumentó el tamaño del objeto o figura 5 veces. El escalímetro no posee escalas de ampliación, sin embargo, es posible convertir las escalas 1:20 y 1:50 para usar las escalas anteriormente mencionadas.

6

Para convertir la escala 1:50 en escala 2:1, se debe cambiar la unidad de medida a centímetros, de esta manera, 1m se transforma en 1cm, 2m en 2cm y así sucesivamente. (Ver imagen página 77)

Para convertir la escala 1:20 en escala 5:1, se debe cambiar la unidad de medida a centímetros, de esta manera, 1m se convierte en 1cm. Si la unidad de medida ya está en centímetros, el número 50 se debe convertir en 0.5 y el 100 se transformará en 1.00cm.  Otra manera de usar las escalas de ampliación, es multiplicar la medida real del objeto o figura por 2 (2:1), 5 (5:1) o 10 (10:1), para ampliar su tamaño.

7

Por qué los arquitectos usan la escala

En un nivel básico, el punto principal de la escala es garantizar que podamos representar la realidad de un proyecto en los planos.

Fundamentalmente, esto se basa en la practicidad de hacer que el dibujo encaje en su hoja de papel, o que el modelo encaje en su mesa de dibujo. En otras palabras, la razón por la que no solemos dibujar a escala 1: 1 es simplemente porque el dibujo real sería demasiado grande.

Hay, por supuesto, formas de evitar esto. Por ejemplo, si tiene un edificio de varios niveles, cuya sección no cabe en una sola página, es posible usar la escala.

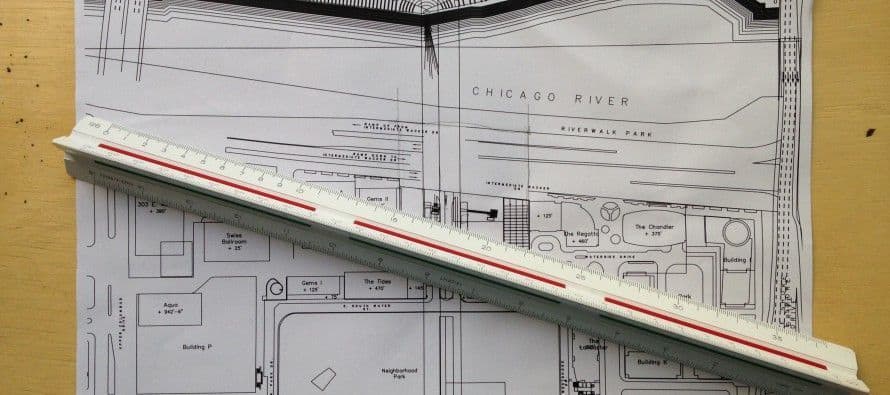

Uso de la reglas escalas

Por lo general hay varios tipos de reglas escalas, una tiene sus dimensiones en el sistema de medidas inglés, ósea en pies y pulgadas y las otras, las métricas, es decir las que tienen además de la escala natural, medidas en centímetros y milímetros, como 1:20, 1:25, 1:40, 1:50, 1:75, etc. Son de varias formas y diseños como las mostradas anteriormente.

Quizás te interese leer:  Biografía de Renzo Piano

escala

El tema es parte del conocimiento que implica el dibujo técnico, dentro del universo de la arquitectura y en el área de la construcción.

En general, la escala de los proyectos arquitectónicos es un tema recurrente entre estudiantes y profesionales en arquitectura y campos relacionados.

Pero, para recordar el tema y asegurarse de utilizar la escala correcta en sus proyectos, es importante revisar este concepto en detalle.

En esta publicación, verá cómo escalar proyectos arquitectónicos de una manera muy práctica y didáctica.

Para elegir la escala de un plano debes tener en cuenta;

  1. Tamaño del objeto a representar;
  2. Las dimensiones del papel;
  3. La claridad del diseño.

Siempre se debe respetar cada una de estas condiciones, ya que tiene un gran peso en la buena presentación del dibujo.

Escala de proyectos arquitectónicos

Calcular la escala de un plano

  1. Un arquitecto desea calcular la escala de un proyecto arquitectónico y crear un dibujo en una hoja A3 (que mide 297 mm x 420 mm);
  2. El tamaño del papel de dibujo que se utilizo es de 420 mm;
  3. Considerando que dejaremos un margen de 10 mm en el papel de dibujo, tendremos 400 mm (40 cm) de área libre para escalar el proyecto
  4. Los 400 milímetros se convirtieron a centímetros para trabajar de forma mas simple; 400/10=40 cm
  5. Para crear la escala, usaremos el ejemplo de un objeto o edificación con una dimensión de 20 m, podemos representarla en 5, 10, 20 o 50 veces menor que el objeto en su tamaño real;
  6. En el cálculo, debe considerarse que no sería posible representar sobre el papel de dibujo un objeto más grande que el papel
  7. Es decir, no sería posible representar un objeto de 20 m en un papel de 40 cm, como en nuestro caso;
  8. Para poder escalar este objeto o edificación de 20 m en una papel de dibujo de 40 cm, debemos multiplicar los 20 metros del objeto por 100 centímetros;  20 x 100=2000 cm
  9. 20 m corresponden a 2.000 cm;
  10. Dividiendo la magnitud total por el tamaño del área útil del papel, tenemos:
  11. 2.000 / 40 = 50;
  12. Por lo tanto, en este caso, se puede utilizar la escala de 1:50.

Escalas más utilizadas en proyectos

Escala de proyectos arquitectónicos: escalas más utilizadas

Precisamente debido a la relación de proporcionalidad entre el tamaño real y el tamaño reducido o ampliado, no todas las escalas son adecuadas para todos los proyectos.

En la práctica, los arquitectos buscan usar ciertas escalas para la reducción de la adaptación.

Escalas arquitectónicas más utilizadas

  • 1:50;
  • 1: 100;
  • La 1: 200;
  • 1: 500.

Como ejemplo, tenemos la siguiente situación: un arquitecto necesita usar una escala para dibujar un plano de un apartamento representado a escala 1:50 (uno por cada cincuenta).

La escala de 1:50 significa que, por cada 1 cm representado en el papel, esta medida corresponde a 50 cm reales.

En otras palabras, la representación del apartamento será 50 veces menor en papel (en el plano de planta) de lo que es en realidad.

El modelo de cálculo se aplica a todas las demás escalas y aplicaciones de estos en plantas.

Está anclado en el razonamiento de proporcionalidad que ya hemos mencionado.
