Instalaciones Sanitarias e Hidráulicas: Una Visión Detallada

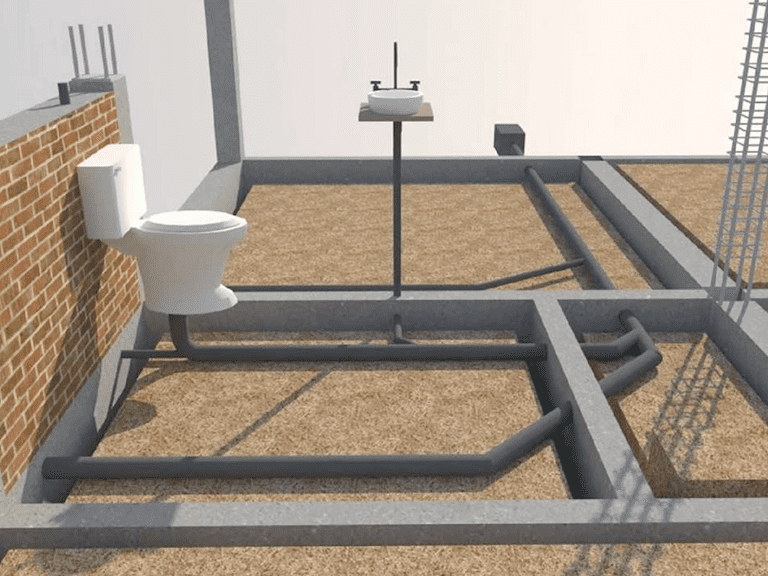

Las instalaciones sanitarias son sistemas compuestos por tuberías, accesorios y otros elementos que permiten el suministro de agua potable y el retiro de las aguas residuales en viviendas, edificios, locales comerciales, industrias, entre otros.
Es vital diferenciar entre las redes de instalaciones hidráulicas y las redes de instalaciones sanitarias. Ambas se componen de partes horizontales y verticales. Las tuberías verticales se sitúan en las paredes o columnas falsas, mientras que los tramos horizontales discurren por las losas o por falsos techos.
Las instalaciones hidráulicas se refieren a la red de agua potable y la red contra incendios. Operan bajo presión y suministran agua potable para lavamanos, inodoros, duchas, sistemas contra incendios y rociadores automáticos.
Por otro lado, las instalaciones sanitarias se componen de las redes de aguas pluviales y aguas servidas. Funcionan por gravedad, necesitando pendientes mínimas para prevenir el estancamiento de los líquidos. Su principal objetivo es recolectar y evacuar el agua de lluvia y las aguas residuales generadas por el uso doméstico.
Tipos de agua en las instalaciones sanitarias:
- Agua Potable: Es aquella que cumple con características físicas, químicas y biológicas apropiadas para el consumo humano.
- Aguas Servidas: Son aguas residuales domésticas, resultantes del uso cotidiano por las personas.
- Agua de Lluvia: Proviene exclusivamente de las precipitaciones.
Componentes Principales
Tuberías y Conexiones
En el diseño, se emplean tuberías y conexiones de PVC. El diámetro mínimo entre registros debe ser de al menos 150 mm. Cambios de dirección deben efectuarse con un ángulo de deflexión no superior a 45° para evitar cargas de agua abruptas.
Velocidades y Pendientes
Las velocidades del flujo de agua en las tuberías sanitarias deben oscilar entre 0.3 m/s y 3 m/s, y la pendiente mínima debe ser del 2% para evitar retenciones.
Registros Sanitarios
Los registros sanitarios deben instalarse donde la tubería abandone la edificación y en cada punto de conexión adicional. Las dimensiones varían según su profundidad:
- Hasta 1 m: 40 x 60 cm
- De 1 a 2 m: 50 x 70 cm
- Más de 2 m: 60 x 80 cm
La distancia entre registros en la planta baja varía según el diámetro de la tubería. Es vital que cuenten con tapas herméticas, especialmente si se encuentran dentro de la edificación.
Trampa de Grasas
Si el edificio se destina para usos como gasolineras o restaurantes, es obligatorio incorporar trampas de grasas en los desagües para evitar la acumulación de grasas en las tuberías.
Sistemas de Bombeo
En terrenos con desniveles o alturas variables, se requiere un cárcamo de bombeo para elevar las aguas residuales al nivel necesario para su descarga en la red municipal.
Ventilación
Se debe instalar un conducto de ventilación que llegue al exterior del edificio para equilibrar las presiones y evitar la formación de sifones o malos olores.
Características principales:
Instalaciones Hidráulicas:
- Comprenden tuberías, accesorios, válvulas, equipos, griferías y aparatos sanitarios para el suministro de agua potable.
- Garantizan la salud, seguridad y bienestar de las personas.
- Se encuentran en zonas residenciales, institucionales e industriales.
- Su funcionamiento y control involucran motores, controles, calefacción y sensores.
Instalaciones Sanitarias:
- Retiran de forma segura las aguas residuales y las aguas pluviales de las edificaciones.
- Crean obturaciones o trampas hidráulicas para prevenir la dispersión de gases y malos olores derivados de la descomposición orgánica.
- Su operación y control dependen de tuberías de ventilación, desagües, canales y trampas, que suelen ser automáticos.
Definición y diseño:
Instalaciones Hidráulicas: El abastecimiento puede proceder de fuentes diversas como ríos o acueductos. Cuando se trata de edificios bajos y las condiciones de presión y suministro son óptimas, las tuberías distribuyen agua directamente a cada aparato. Este diseño se llama sistema de presión directa. Sin embargo, en presiones insuficientes o suministros regulados por horarios, es necesario un sistema de tanque elevado o de tanque a presión.
Instalaciones Sanitarias: Las aguas evacuadas son conocidas universalmente como aguas residuales debido a los residuos que transportan. Sin embargo, también se les puede llamar aguas servidas. El diseño de las redes sanitarias busca practicidad para reducir reparaciones. Es esencial un mantenimiento adecuado para garantizar eficiencia, higiene y correcto funcionamiento.
