Losa reticular - Usos, características y ventajas

La losa reticular es un componente estructural de forma plana en su parte superior y contiene un sistema rejilla ‚Äúret√≠culas‚ÄĚ, o huecos en su superficie inferior que buscan reducir el peso y uso del hormig√≥n armado en la losa.

En la losa superior es normalmente delgada y las líneas de la rejilla inferior son generalmente nervaduras que se colocan perpendiculares entre sí con la misma profundidad. La losa reticular tiene dos refuerzos direccionales.

reticula

En este tipo de losa, la zona de tracción está formada por nervaduras y la zona de compresión está formada por una capa o base en la parte superior de las vigas. El espacio entre las nervaduras de la losa reticular puede quedar vacío o pueden colocarse elementos inertes, tales como bloque de cerámica, de hormigón celular o de EPS (poliestireno). La función principal de los elementos inertes es aliviar el peso de la estructura mediante la eliminación de material de la zona de tracción del hormigón y mejorar la eficiencia de la estructura.

Cu√°les son los tipos de losa nervada

La losa reticular suele tener una sección en forma de "T", que consiste en una base de pilares que recibe los es esfuerzos de compresión mientras que el refuerzo insertado en las costillas resiste las fuerzas de tracción.

Cuando la distancia entre las nervaduras de la losa reticular es superior a un metro, la losa nervada se llama convencionalmente "losa aligerada".

12322603 1209196025759210 3205310467345194276 o

Descripción

Una losa reticular es plana en la parte superior, mientras que las vigas crean una cuadr√≠cula en la parte inferior. La rejilla est√° formada por la remoci√≥n de moldes despu√©s de que el concreto fragua. Esta estructura es dise√Īada para tramos largos, con cargas pesadas y con un marco s√≥lido.

Este tipo de estructura, debido a su rigidez, se recomienda en edificios que requieren menos vibración, como instalaciones para laboratorios, edificios educativos, estacionamiento de centros comerciales, naves industriales, pista de bailes y salones.

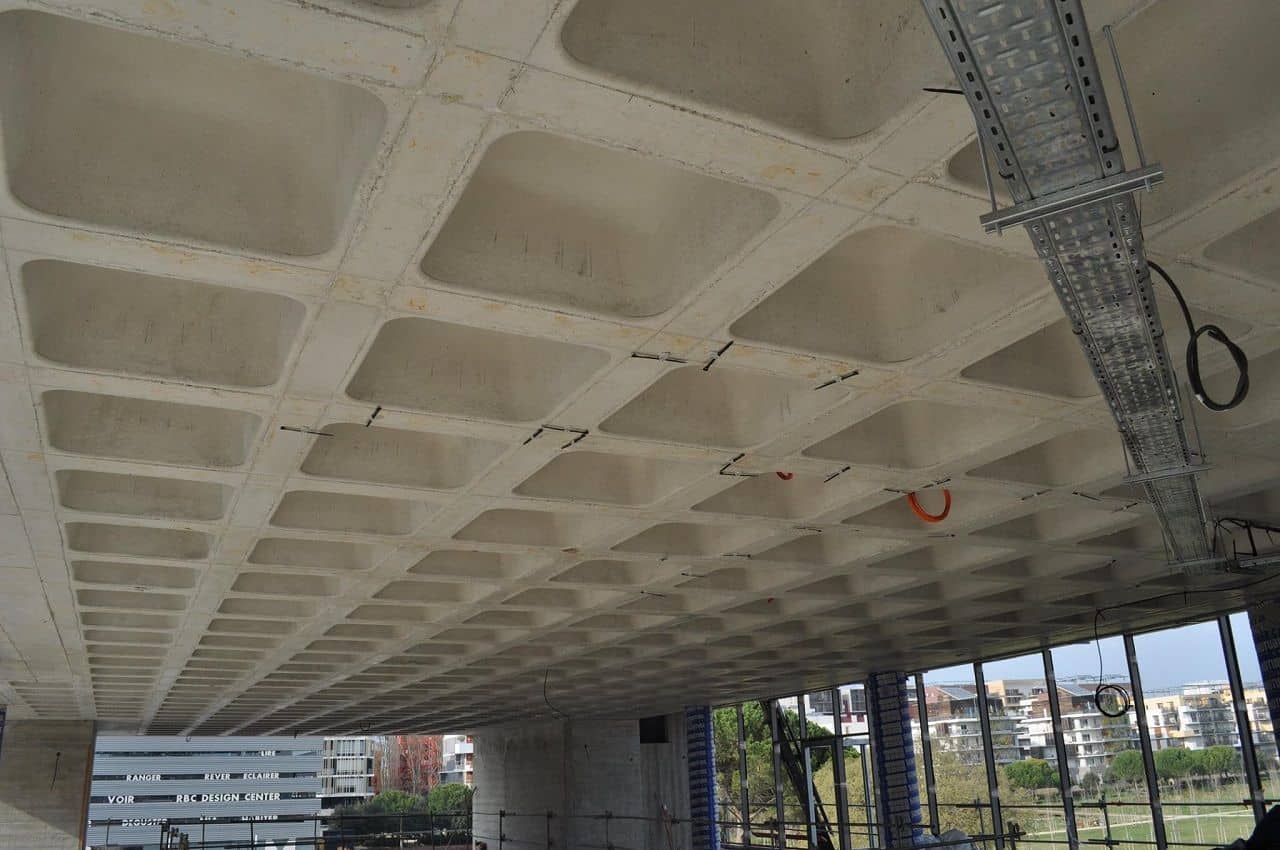

losa reticular

También se usa en edificios que requieren grandes espacios abiertos, como teatros o estaciones de tren.

El sistema está compuesto por formas complejas y puede ser menos conveniente económicamente, pero dependiendo del proyecto y la cantidad de hormigón necesaria, puede ser más económico de construir.

Ventajas de la construcción de losa reticular

Como se mencionó hasta ahora, una de las principales ventajas de la losa reticular es el ahorro de materiales y costo de la estructura. Después de todo, la cantidad de acero y hormigón que se utiliza es mucho menor que en losas macizas.

Quizás te interese leer:  Tipos de Madera: 15 diferentes maderas por conocer

Gracias a esta menor cantidad de material, el trabajo también genera pocos residuos. En otras palabras, es más sostenible que los demás.

Ventajas de la losa reticular

Para per√≠metros cuadrados o pr√≥ximos a √©l, se indica el uso de la cuadr√≠cula en dos direcciones. En el caso de plantas muy rectangulares, el uso de nervaduras est√° indicado en una sola direcci√≥n, que siempre est√° dispuesta en la direcci√≥n del espacio m√°s peque√Īo.

También hay una gran durabilidad y seguridad en este tipo de estructura. Esto se debe a que las piezas no tienen peligro de corrosión. Las ventajas también incluyen su facilidad de montaje y desmontaje y la rapidez de ejecución de la obra.

  • La capacidad de carga de la losa reticular es mayor que la de los otros tipos de losas.
  • Proporcionan una buena estabilidad estructural junto con una apariencia est√©tica. Por lo tanto, es utilizada en proyectos como aeropuertos, hospitales, templos, iglesias, etc.
  • La losa losa reticular se puede hacer de concreto, madera o acero, entre los que se prefieren losa reticular de concreto para edificios comerciales y otras dos para garajes o pasillos decorativos, etc.
  • Tiene buen control de vibraci√≥n debido a dos refuerzos direccionales. Por lo tanto, es √ļtil para que los edificios p√ļblicos puedan controlar las vibraciones creadas por los movimientos de la multitud.
  • Las losas reticulares son livianas y requieren menos cantidad de concreto, por lo que es econ√≥mico.
  • La construcci√≥n de losa reticular es f√°cil y r√°pida con buena supervisi√≥n.
  • El volumen de concreto y acero requerido es peque√Īo, por lo tanto, la estructura es liviana.
  • Los moldes o cubetas se pueden reutilizar en otros trabajos
  • El modelo EPS puede proporcionar aislamiento ac√ļstico y t√©rmico
  • Este tipo de losa ayuda a ahorrar los materiales utilizados y adem√°s tiene mayor resistencia y menor peso

Desventajas de la losa reticular

Debido a la precisi√≥n que se necesita en la elaboraci√≥n y colocaci√≥n de las nervaduras y las armaduras, este sistema requiere una mano de obra especializada y un mayor volumen de material para la ejecuci√≥n del encofrado. Estructuralmente, aumentan la altura de los edificios y, debido al dise√Īo, presenta mayor dificultad en la compatibilidad con otras etapas del proyecto, como los sistemas de instalaci√≥n de edificios, el√©ctricos e hidr√°ulicos, por ejemplo.

Quizás te interese leer:  Muro de contención, materiales, economía y aplicaciones

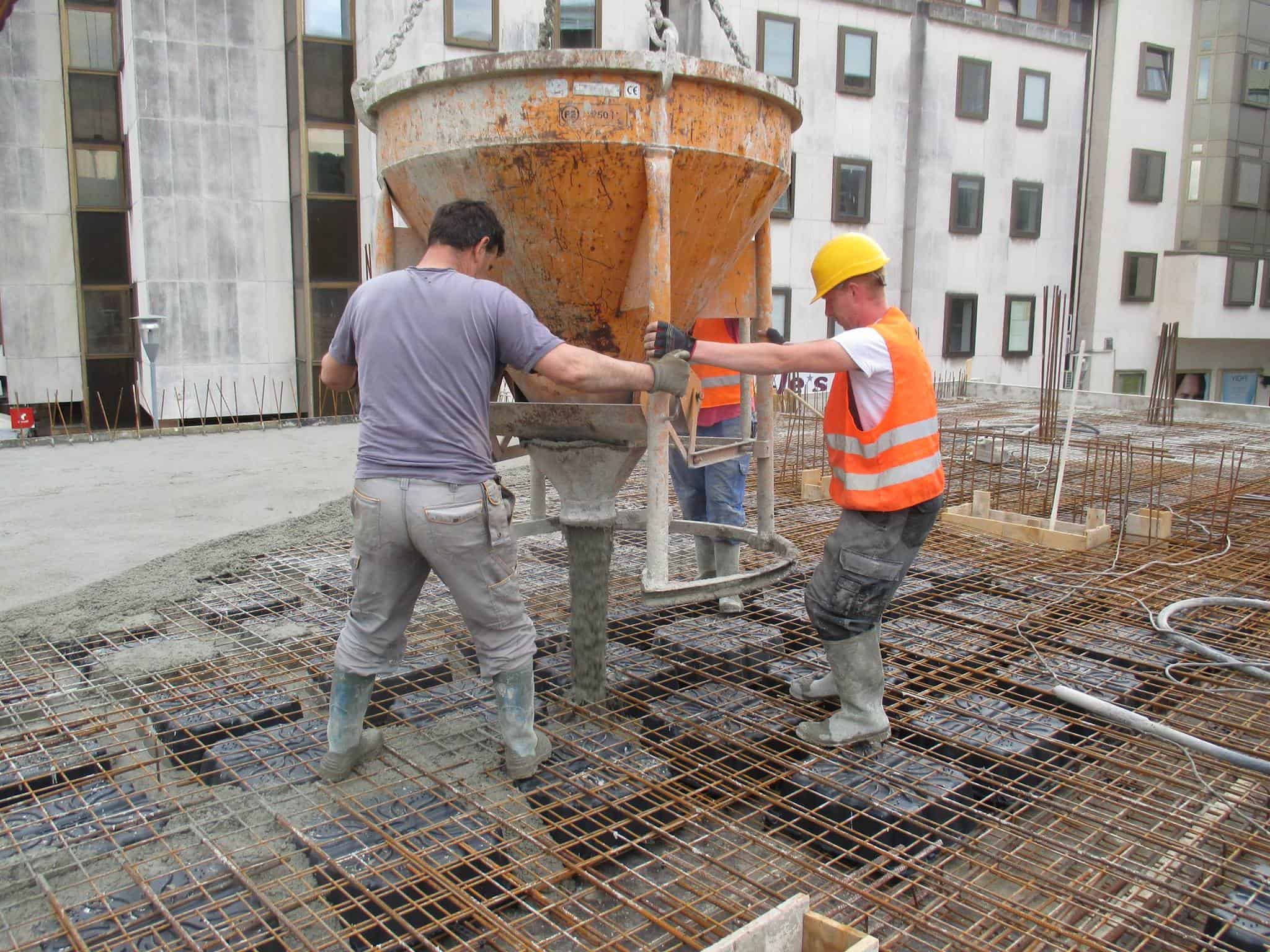

Colocación los reticulares

En obra, requiere cuidado y atención en el hormigonado, para que no queden áreas vacías, requiriendo atención en el proceso de vibración del hormigón.

  • Las herramientas de encofrado requeridas son muy costosas, por lo que no se recomienda para viviendas.
  • No se recomienda su uso en proyectos con grandes cargas puntuales.
  • Se requieren trabajadores calificados durante su construcci√≥n.
  • No son adecuadas en proyectos inclinados. Si hay un √°rea de pendiente, el √°rea debe nivelarse con relleno o mediante excavaci√≥n. Para rellenar el suelo, se debe utilizar buen suelo.
  • No son adecuados contra vientos fuertes o √°reas cicl√≥nicas debido a su peso ligero.

Características de las losa reticular

  • Las losa reticular son generalmente adecuadas para √°reas planas.
  • El volumen de hormig√≥n utilizado es muy inferior al de otros tipos de losas.
  • El refuerzo en la losa reticular se proporciona en forma de malla o barras individuales.
  • No se requiere una excavaci√≥n separada para las vigas.
  • La superficie inferior de la losa se parece a una ‚Äúret√≠cula‚ÄĚ, o hueco que se obtiene mediante el uso de paneles de cart√≥n, etc.
  • El grosor de la¬†losa reticular recomendado es de 85 a 100 mm, mientras que la profundidad total de la losa se limita a 300 a 600 mm.
  • El ancho de las vigas o costillas provistas en la losa es generalmente de 110 a 200 mm.
  • El espacio entre las costillas recomendado es de 600 a 1500 mm.
  • Las losa reticular reforzados se pueden construir para un tramo de hasta 16 metros, mientras que m√°s all√° de esa longitud es preferible la losa reticular prefabricada.

Procedimiento de construcción de losa reticular

La construcción de losa reticular se puede hacer de de varias maneras como sigue.

  • In situ
  • Prefabricado

Las losa reticular in situ se construyen vertiendo concreto en el mismo lugar donde se construye la obra. En el caso de losa reticular prefabricadas, los paneles de losa se moldean en alg√ļn lugar y se unen con el refuerzo adecuado y se llenan el concreto.

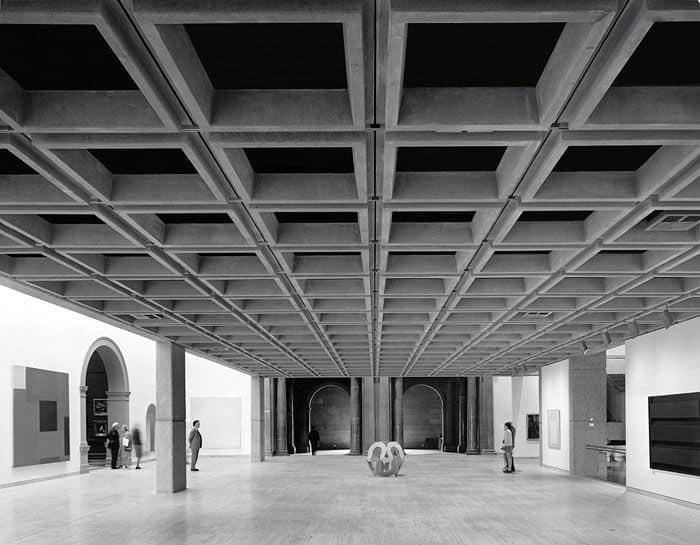

Galeria de arte de nueva Gales del sur, 1997

Herramientas para la construcción:

  • Soportes horizontales
  • Soportes verticales
  • Conectores de pared
  • Uniones de cubos
  • Placas de agujero
  • Barras de acero

El soporte horizontal y los soportes verticales se disponen primero y se fijan en posición mediante los conectores. En los bordes, los conectores de pared se utilizan para proporcionar la conexión entre la pared y la losa.

Quiz√°s te interese leer:¬† ¬ŅQu√© es el yeso?

Los soportes de las vigas horizontales est√°n conectados mediante conectores de viga peque√Īos que forman una forma cuadrada en la que se colocar√°n las c√°psulas.

Las moldes son generalmente de pl√°stico y est√°n disponibles en diferentes tama√Īos y formas. La selecci√≥n del tama√Īo del molde depende del requisito y la longitud del tramo. Para mayor lapso se requiere un gran n√ļmero de moldes. Se debe usar el mismo tama√Īo para una losa completa.

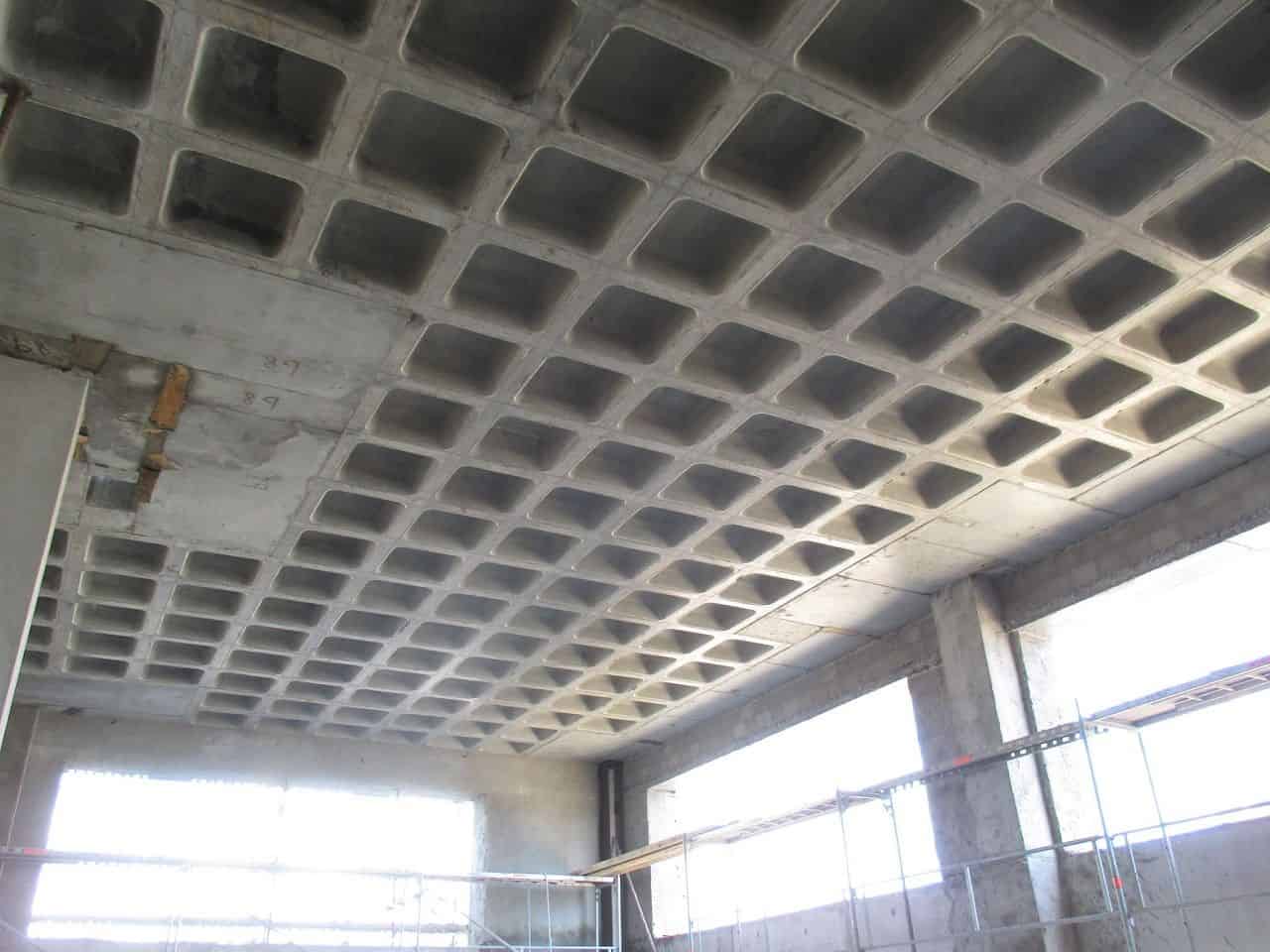

losa nervada

De manera similar, los conectores de viga y las uniones de cubo tambi√©n est√°n disponibles en diferentes tama√Īos seg√ļn la idoneidad de los tama√Īos de c√°psulas.

Las uniones c√ļbicas se utilizan para arreglar las esquinas de las c√°psulas con el marco de trabajo.¬†Despu√©s de fijar el encofrado, el refuerzo se coloca en las dos direcciones de la losa y luego se vierte el hormig√≥n en los huecos que se denominan nervaduras despu√©s del endurecimiento.

La losa de hormigón delgado se proporciona en la parte superior y después de que se hayan retirado los moldes y los marcos de endurecimiento de la parte inferior. Por lo tanto, la forma de hueco o rejilla aparece en la superficie inferior.

Beneficios de la losa reticular

La losa reticular proporciona losas más rígidas que una losa plana equivalente. La velocidad de construcción de dicha losa es más rápida en comparación con la losa convencional.

Relativamente ligero, por lo tanto, económico. Utiliza un 30% menos de concreto y un 20% menos de acero que una losa de balsa. Proporcionan deflexiones de piso bajo. Tiene buenos acabados y robustez. Profundidad bastante delgada del piso y resistente al fuego. Excelente control de vibraciones.

Beneficios de la losa reticular

Usos y aplicaciones de la losa reticular

Se utiliza cuando la vibraci√≥n es un problema, y en lugares donde se deben construir losas de gran tama√Īo, es decir, √°reas que tienen menos n√ļmero de columnas. Por ejemplo, aeropuertos, hospitales, edificios comerciales e industriales, etc., donde se requieren bajas deflexiones de losa y alta estabilidad.

Ejemplos

  • Royal National Theatre, Londres, Reino Unido
  • Edificio del metro de Washington
  • Log√≠stica y Telecomunicaciones SL, Madrid, Espa√Īa
  • Casa Barangaroo, Sydney, Australia
  • GS1 Portugal, Lisboa, Portugal
  • Galbraith Hall, UC San Diego, California
  • Casa odD, Quito, Ecuador
