Teodolito

Sígueme en Google Noticias

El teodolito es un instrumento de precisión esencial en la medición de ángulos horizontales y verticales, ampliamente utilizado en trabajos geodésicos y topográficos. Se caracteriza por ser un telescopio con graduaciones tanto en el plano vertical como en el horizontal, montado sobre un trípode que se alinea y se verticaliza cuidadosamente, y puede incorporar una brújula.

En la actualidad, los teodolitos se presentan en diversos modelos y tipos, cada uno con funcionalidades específicas adaptadas a sus aplicaciones. Aunque comparten varios componentes con las estaciones totales, los teodolitos tienen menos funcionalidades en comparación.

Los teodolitos se clasifican principalmente en dos categorías: digitales, que son los más modernos, y analógicos, los más tradicionales. Dentro de estas categorías, existen subtipos específicos:

  1. Repetidores: Permiten almacenar medidas sucesivas de ángulos y distancias.
  2. Direcionales: Tienen una parte fija y solo permiten movimientos en una dirección.
  3. Con bússola: Incorporan una bússola en el equipo, facilitando la orientación geográfica.
  4. Electrónicos: Son los más avanzados, integrando todas las características necesarias para la lectura de ángulos y distancias.

Es importante destacar que esta clasificación no es exclusiva, existiendo teodolitos que combinan características de diferentes categorías, como los electrónicos y repetidores, o los con bússola y direccionales.

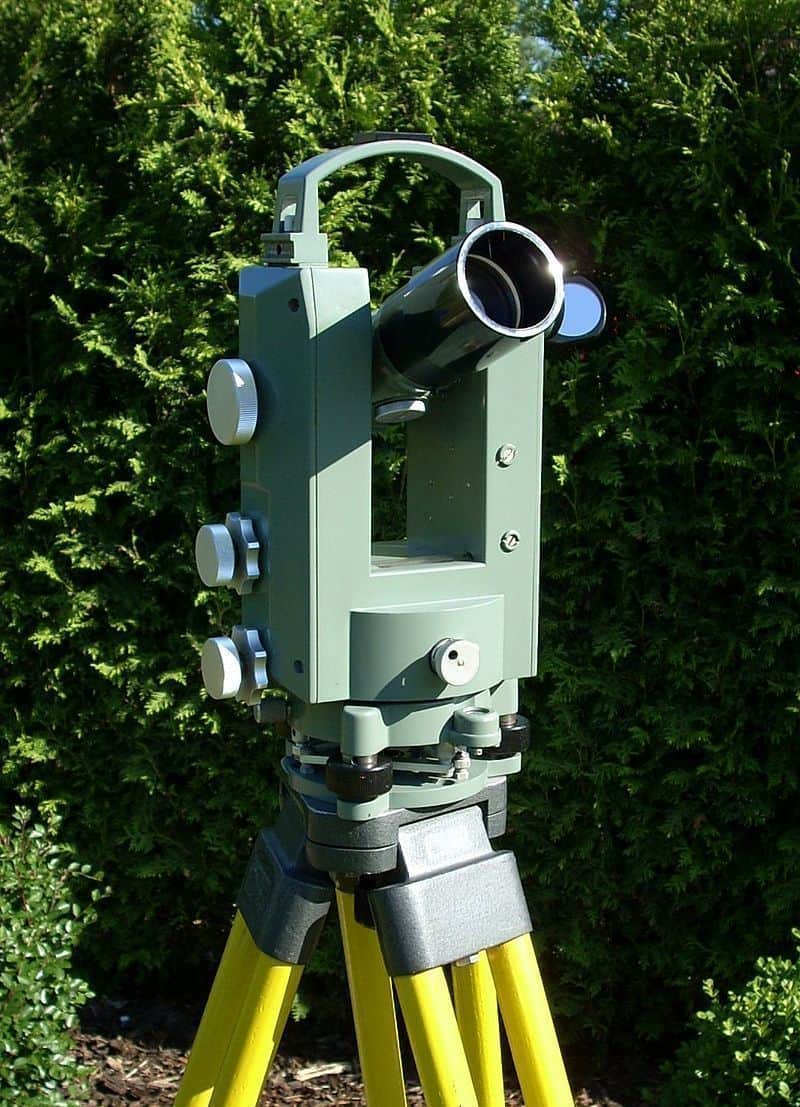

Teodolito
Los teodolitos pueden ser digitales o mecánicos/análogos:

El teodolito, tradicionalmente utilizado en topografía, ha evolucionado para desempeñar un papel crucial en la construcción de edificios e infraestructuras, así como en aplicaciones especializadas como la meteorología y el lanzamiento de cohetes. Este instrumento, compuesto por un telescopio móvil montado para rotar sobre ejes horizontales y verticales, permite lecturas angulares precisas.

Los teodolitos digitales indican la orientación del telescopio y facilitan la relación entre el primer punto observado y las mediciones subsecuentes desde la misma posición del teodolito. Estos ángulos se pueden medir con precisiones de segundos de arco, lo que permite la creación de planos detallados o la ubicación de objetos según un plan preexistente.

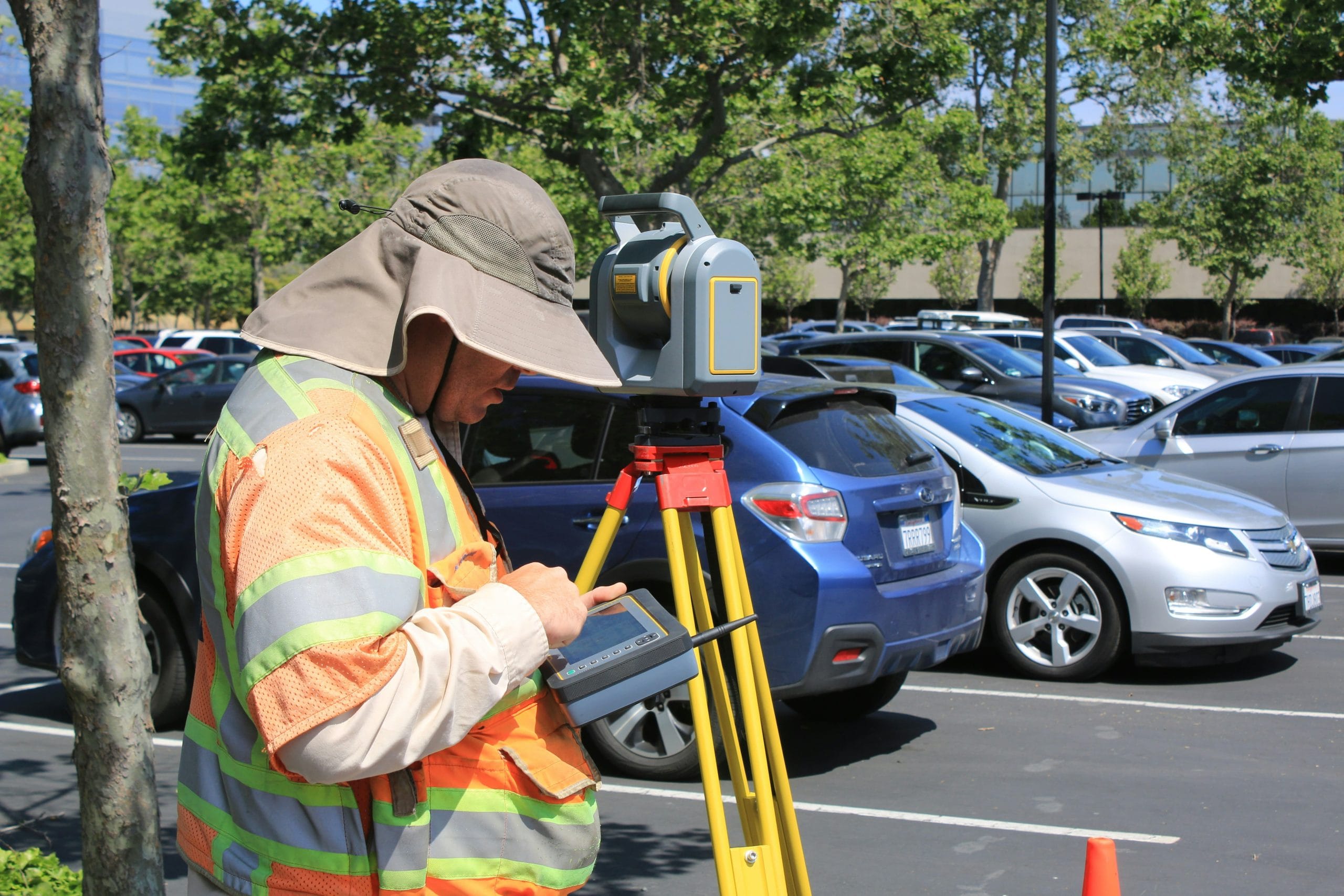

La evolución del teodolito tradicional ha dado lugar a lo que se conoce como estación total, donde los ángulos y distancias se miden electrónicamente y se registran directamente en la memoria del ordenador.

En el caso del teodolito de tránsito, el telescopio es lo suficientemente corto para rotar a través del cenit. En los instrumentos de tránsito no verticales (o de altitud), la rotación se limita a un arco restringido.

Es importante no confundir el nivel óptico con un teodolito. Aunque ambos se utilizan para mediciones de precisión, el nivel óptico se emplea únicamente para nivelaciones en un plano horizontal y no mide ángulos verticales, a pesar de que a menudo se combina con mediciones de alcance y dirección horizontales de precisión media.

Historia del teodolito

La evolución del teodolito representa un hito en la historia de la medición y la topografía. Antes de su invención, civilizaciones antiguas desarrollaron instrumentos rudimentarios con funciones similares. Los egipcios emplearon la groma o escuadra para la construcción de las pirámides, mientras que los romanos utilizaron la dioptra, descrita en textos antiguos como precursora del teodolito.

Inicialmente denominado goniómetro (del griego "gonia" - ángulo y "metr" - medida), el teodolito se utilizaba para medir ángulos tanto en planos horizontales como verticales. Su nombre actual se atribuye a Leonard Digges, quien lo describió en su texto del siglo XVI, "The Construction of an Instrument Topographical for all Manner of Measurations". Esta publicación, realizada por su hijo Thomas, marcó el inicio del desarrollo intensivo del teodolito por los topógrafos ingleses.

teodolito

Los primeros teodolitos eran de grandes dimensiones, con círculos horizontales de hasta 3 pies de diámetro, lo que facilitaba la precisión en la medición angular al permitir más divisiones en los limbos. Con el paso del tiempo, el teodolito evolucionó hacia diseños más compactos sin sacrificar su precisión. La incorporación de círculos verticales impulsó la creación de los tránsitos.

En la actualidad, los teodolitos cuentan con sistemas electrónicos de lectura y funciones adicionales que agilizan y facilitan el trabajo del topógrafo, conservando su propósito original y demostrando su adaptabilidad a los avances tecnológicos y las necesidades cambiantes de la medición y la topografía.

Teodolito mecánico

En 1773, Jesse Ramsden, un destacado instrumentista, introdujo un avance crucial en la precisión de los instrumentos de medición con la invención del motor mecánico dividido. Esta innovación posibilitó una mejora significativa en la exactitud, consolidando a Inglaterra como líder en la producción de teodolitos.

A pesar de estos avances, el primer teodolito tal como lo conocemos fue construido por Jonathan Sisson, quien incorporó cuatro tornillos niveladores en su diseño. Sin embargo, la invención del teodolito a menudo se atribuye erróneamente a Ignácio Porro, un inventor de instrumentos ópticos, quien en 1835 inventó el tacómetro auto reductor. Este instrumento, aunque contenía todos los componentes de un teodolito, se diferenciaba por incluir un dispositivo óptico, y tenía como objetivo reemplazar el círculo del borde. Su diseño permitía medir distancia, elevación y dirección, optimizando el tiempo de levantamiento y mejorando la precisión.

Quizás te interese leer:  ¿Qué es la topografía y para qué sirve?

En 1838, el ingeniero inglés William John Macquorn Rankine jugó un papel crucial al integrar todos los dispositivos en el teodolito, facilitando significativamente los trabajos de construcción. Este instrumento cobró especial importancia en expediciones cartográficas y demarcaciones territoriales, como las realizadas en las Tierras Altas Centrales de Brasil en 1892, y en la Comisión de Límites Brasil-Bolivia.

Hasta 1950, el teodolito no experimentó cambios significativos. Posteriormente, se incorporaron procesos de automatización y mediciones electrónicas, marcando el inicio de una nueva era en la topografía y la cartografía. Además, esta evolución dio lugar al desarrollo de nuevos instrumentos basados en el teodolito, como la estación total, ampliando aún más las posibilidades y aplicaciones de estos dispositivos en diversos campos.

Funciones del teodolito:

Las funcionalidades clave del teodolito abarcan una serie de procesos fundamentales en campos como la topografía, la construcción y la cartografía:

  1. Medición y Trazado de Ángulos Verticales y Horizontales: El teodolito permite determinar con precisión la inclinación de planos o líneas respecto a una vertical u horizontal. En la construcción, por ejemplo, es crucial para asegurar que las estructuras sean perpendiculares al suelo, garantizando su estabilidad y seguridad. En la cartografía y navegación, medir ángulos horizontales es esencial para establecer la orientación precisa de elementos en un mapa, relacionándolos con puntos cardinales como el norte.
  2. Trazado de Alineamientos: Esta funcionalidad es vital en la planificación urbana y construcción de infraestructuras como carreteras, donde se requiere una alineación precisa entre dos o más puntos para mantener la correcta orientación de las vías.
  3. Medición Óptica de Distancias: Utilizando principios ópticos como la paralaje o la triangulación, el teodolito mide la distancia entre dos puntos. Esta técnica es indispensable en topografía y en situaciones donde la precisión es crucial, pero el acceso físico es limitado.
  4. Medición Electrónica de Distancias: A través de dispositivos electrónicos que emiten y reciben señales (como ondas de radio o láser), esta metodología permite calcular la distancia entre dos puntos con alta precisión. Se emplea en una amplia gama de aplicaciones, desde la construcción civil hasta la investigación científica.

Estas funcionalidades hacen del teodolito una herramienta indispensable en múltiples áreas, ofreciendo precisión y eficiencia en la medición y trazado de ángulos y distancias.

Los teodolitos presentan una variedad de tipos y modelos, diseñados para satisfacer distintas necesidades de uso, precisión y alcance. Desde su origen como dispositivos ópticos, han evolucionado significativamente:

  1. Teodolitos Automáticos: Equipados con tecnología electrónica, estos teodolitos modernos leen puntos y almacenan la información en su memoria. Son capaces de exportar datos para su uso en software de cartografía, facilitando la creación de mapas con las características topográficas medidas.
  2. Estaciones Totales: Representan una integración de un teodolito electrónico (o tránsito) y un Dispositivo Electrónico de Medición de Distancia (EDM), junto con software ejecutado en una computadora externa. Estos instrumentos permiten determinar ángulos y distancias respecto a puntos específicos. Utilizando la trigonometría, se pueden calcular las coordenadas exactas (X, Y y Z, o norte, este y elevación) de los puntos inspeccionados o la posición del instrumento desde puntos conocidos.

Los datos recopilados por una estación total pueden descargarse a una computadora y procesarse mediante software especializado para generar mapas detallados del área inspeccionada. Algunas estaciones totales incluso incorporan interfaz GPS para una localización y medición más precisas.

Estructura Física:

  • Ejes: Los teodolitos constan de dos ejes independientes, uno fijo y otro móvil (eje doble).
  • Bloqueo de Eje: El eje móvil se asegura mediante pernos de empuje, y el eje horizontal permite el bloqueo en cualquier posición, facilitando la lectura de grados, minutos y segundos.
  • Componentes Adicionales: Para su correcto funcionamiento, un teodolito requiere de accesorios como un trípode ajustable, contrapeso, extremidades horizontales y verticales, niobio, nivel de burbuja, filtro de luz y oculares.

Estas características y la diversidad de modelos disponibles hacen que el teodolito sea una herramienta versátil y esencial en campos como la topografía, la cartografía y la construcción civil.

Partes del teodolito y sus funciones

El teodolito es un instrumento de precisión compuesto por varias partes, cada una con funciones específicas que permiten realizar mediciones precisas de ángulos y distancias. A continuación se detallan sus componentes y funciones:

Partes de un teodolito y sus funciones
Partes de un teodolito y sus funciones
Trípode
Trípode
  1. Telescopio: Instrumento de enfoque central del teodolito, montado sobre los ejes perpendiculares (vertical y horizontal). Permite apuntar a puntos específicos y leer ángulos con precisión.
  2. Niveles: Incluyen el nivel esférico y tórico para asegurar la horizontalidad o verticalidad del instrumento.
  3. Plomada: Herramienta para centrar el teodolito sobre un punto de referencia. Puede ser de gravedad o óptica.
  4. Limbos: Discos graduados para la medición precisa de ángulos.
  5. Nonius o Vernier: Sistema de lectura que aumenta la precisión en la medición de ángulos.
  6. Micrómetro: Para mediciones más finas y detalladas.
  7. Trípode: Soporte del teodolito, que asegura su estabilidad y nivelación.
  8. Tornillos de Presión y Coincidencia: Utilizados para fijar y afinar la orientación del teodolito.
  9. Círculo Vertical: Adjunto al telescopio, se mueve con este y permite medir ángulos verticales.
  10. Marco de Índice o T-frame: Ayuda a bloquear el telescopio en el nivel deseado y tomar medidas de ángulos verticales.
  11. Estándares o A-frame: Soportan y permiten la rotación del telescopio alrededor del eje vertical.
  12. Placas Superior e Inferior: La superior soporta el telescopio y la inferior se fija al trípode, permitiendo el movimiento relativo entre ambas.
  13. Cabezal Nivelador: Contiene las placas de Tribrach para nivelar el instrumento.
  14. Cabeza Móvil: Debajo de la placa inferior, ayuda a centrar el teodolito sobre la estación.
  15. Nivel de Placa: Transportado por la placa superior, ayuda a asegurar la posición vertical del telescopio.

Cada una de estas partes contribuye a la funcionalidad global del teodolito, permitiendo realizar mediciones precisas y confiables en topografía, cartografía y construcción.

hqdefault



Quizás te interese leer:  Los 360 meridianos de la tierra

¿Cómo funciona un teodolito?

El funcionamiento de un teodolito se basa en la combinación de varios componentes clave que permiten medir ángulos tanto verticales como horizontales con alta precisión, esenciales en labores de topografía y cartografía.

  1. Plomada Óptica: Asegura que el teodolito esté colocado exactamente sobre el punto de referencia en el terreno. Esto es crucial para garantizar que las mediciones se realicen desde el punto correcto.
  2. Nivel de Burbuja (Espíritu): Este elemento verifica que el teodolito esté perfectamente nivelado respecto al horizonte. Un teodolito nivelado es fundamental para obtener mediciones precisas, ya que cualquier inclinación del instrumento puede llevar a errores en la medición de ángulos.
  3. Círculos Graduados: Estos círculos, uno para mediciones en el plano horizontal y otro para el vertical, permiten al usuario determinar ángulos con exactitud. Al apuntar el telescopio del teodolito hacia un punto de referencia y leer los valores en los círculos graduados, se obtienen las mediciones de ángulos necesarias.

tacheometer 4373160 1920

Cómo usar un teodolito

Para utilizar un teodolito de manera efectiva en la medición de ángulos y distancias, sigue estos pasos:

  1. Marcar el Punto de Establecimiento: Usa un clavo de topógrafo o una estaca para marcar el punto donde se colocará el teodolito. Este punto servirá como base para todas las mediciones.
  2. Colocación del Trípode: Ajusta la altura del trípode para que el teodolito quede a nivel de los ojos. El orificio central de la placa de montaje debe estar directamente sobre el clavo o estaca.
  3. Asegurar las Patas del Trípode: Coloca las patas del trípode firmemente en el suelo, utilizando los soportes laterales para estabilidad.
  4. Montaje del Teodolito: Coloca el teodolito sobre el trípode y asegúralo con la perilla de montaje.
  5. Medición de la Altura del Instrumento: Registra la altura desde el suelo hasta el teodolito, que servirá como referencia para mediciones en otras estaciones.
  6. Nivelación del Teodolito: Ajusta las patas del trípode y usa el nivel de ojo de buey para nivelar el teodolito. Realiza ajustes finos con las perillas de nivelación.
  7. Ajuste de la Plomada Vertical: Ubicada en la parte inferior del teodolito, la plomada vertical ayuda a asegurar que el instrumento permanezca sobre el punto marcado. Ajusta la plomada utilizando los botones correspondientes.
  8. Apuntar y Bloquear el Teodolito: Dirige los puntos de mira del teodolito hacia el punto a medir. Utiliza las perillas de bloqueo para mantener el enfoque en el punto.
  9. Registro de Ángulos: Registra los ángulos horizontales y verticales usando el alcance de visión del teodolito.

Siguiendo estos pasos cuidadosamente, podrás asegurar mediciones precisas y confiables con el teodolito, lo cual es crucial en trabajos de topografía, construcción y cartografía.

Ventajas de usar un teodolito

Los teodolitos ofrecen varias ventajas significativas en comparación con otros instrumentos de nivelación y medición, lo que los hace valiosos en una variedad de aplicaciones, especialmente en topografía, construcción y cartografía:

  1. Mayor Precisión: Los teodolitos están diseñados para proporcionar mediciones de ángulos con alta precisión, lo que es crucial en muchas aplicaciones técnicas.
  2. Sistema Óptico Interno con Lupa: Esta característica permite una visualización y lectura más claras y precisas de los círculos de graduación, lo que mejora la exactitud de las mediciones.
  3. Lecturas Electrónicas: Los teodolitos modernos a menudo incluyen capacidades electrónicas que facilitan la lectura y registro de datos, aumentando la eficiencia y reduciendo el margen de error.
  4. Círculos Horizontales Ajustables: La capacidad de poner a cero instantáneamente los círculos horizontales o establecerlos en cualquier otro valor deseado ofrece una gran flexibilidad y facilita las mediciones desde diferentes puntos de referencia.
  5. Flexibilidad en las Lecturas de los Círculos Horizontales: Pueden tomarse a la izquierda o a la derecha de cero, lo que proporciona versatilidad en la forma en que se realizan las mediciones.
  6. Menos Lecturas Repetidas Necesarias: La precisión y fiabilidad del teodolito reducen la necesidad de realizar múltiples lecturas para confirmar los datos, lo que ahorra tiempo y esfuerzo.
  7. Resistencia a Factores Ambientales: A diferencia de otros instrumentos, los teodolitos son menos susceptibles a interferencias como el viento y otros factores climáticos, lo que los hace confiables en diversas condiciones ambientales.
  8. Versatilidad en Diferentes Terrenos: Pueden ser utilizados efectivamente tanto en terrenos planos como inclinados, lo que los hace indispensables en proyectos de topografía complejos.
Quizás te interese leer:  ¿Qué es un nivel topográfico?

Estas ventajas hacen del teodolito una herramienta esencial en muchas disciplinas que requieren mediciones de ángulos y distancias precisas y confiables.

Errores en la medición

En el uso de un teodolito, es fundamental conocer y entender los errores comunes para garantizar la precisión de las mediciones. Los errores más habituales en la medición con un teodolito son:

  1. Error de Índice: Se refiere a la diferencia en la lectura del ángulo vertical cuando el eje visual es horizontal. Idealmente, debería leer 90° o 270° al transitar el instrumento. La mitad de la diferencia entre estas dos lecturas se conoce como el error de índice. Este error es relevante en instrumentos de tránsito.
  2. Error del Eje Horizontal: Surge cuando los ejes horizontal y vertical del teodolito no son perpendiculares entre sí. Para verificar este error, se alinea la burbuja tubular de alcohol paralela a una línea entre dos tornillos, centralizando la burbuja. Si la burbuja se desplaza al girar la burbuja tubular 180°, hay un error de eje horizontal. Se ajusta eliminando la mitad de la desviación con el tornillo de ajuste, nivelando nuevamente y refinando el ajuste.
  3. Error de Colimación: Ocurre cuando el eje óptico del telescopio no es perpendicular al eje horizontal. Este error afecta la precisión en la alineación del teodolito con el punto de mira.

Estos errores, como el error de índice, el error del eje horizontal (o error del eje de muñones) y el error de colimación, se controlan y corrigen regularmente mediante procesos de calibración y ajustes mecánicos. La existencia de estos errores se tiene en cuenta al elegir los procedimientos de medición, buscando eliminar su impacto en los resultados de las mediciones realizadas con el teodolito. Conocer y manejar estos errores es crucial para garantizar la precisión y confiabilidad en la topografía y otras aplicaciones del teodolito.

Cuidado de teodolito digital y consejos útiles

El cuidado y mantenimiento adecuado de un teodolito digital es crucial para garantizar su funcionamiento óptimo y prolongar su vida útil. Aquí algunos consejos útiles:

  1. Evitar Sumergir el Instrumento: No sumerja el teodolito en agua ni en productos químicos para evitar daños internos.
  2. Proteger de Golpes: Evite dejar caer el teodolito, ya que los golpes pueden descalibrarlo o dañar componentes internos.
  3. Transporte Seguro: Asegúrese de que el teodolito esté bloqueado y bien protegido en su estuche durante el transporte.
  4. Protección Contra la Lluvia: Utilice una cubierta sobre el instrumento en caso de lluvia para evitar daños por agua.
  5. Evitar la Luz Directa del Sol: No mire directamente al sol a través del telescopio, ya que puede dañar su vista y el instrumento.
  6. Preferir Trípode de Madera: Un trípode de madera puede absorber vibraciones mejor que uno de aluminio, protegiendo así el instrumento.
  7. Uso de Sombrilla: Utilizar una sombrilla o protección solar para evitar cambios repentinos de temperatura que puedan afectar las lecturas.
  8. Manejo Adecuado: Nunca sujete el teodolito por el telescopio. Siempre manipúlelo con cuidado.
  9. Nivel de Batería: Mantenga un nivel adecuado de carga en la batería para evitar interrupciones durante el trabajo.
  10. Limpieza: Limpie el instrumento después de cada uso para eliminar polvo y suciedad.
  11. Secado Antes de Almacenar: Si el teodolito se moja, déjelo secar completamente antes de guardarlo.
  12. Almacenamiento Correcto: Almacene el teodolito con el telescopio en posición vertical para evitar tensiones innecesarias en los componentes.
  13. Revisión Regular de la Nivelación: Al volver a nivelar y posicionar el teodolito, verifique y reajuste la posición sobre el punto en el suelo para mantener la precisión.
